1200噸充氣梁篦式冷卻機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

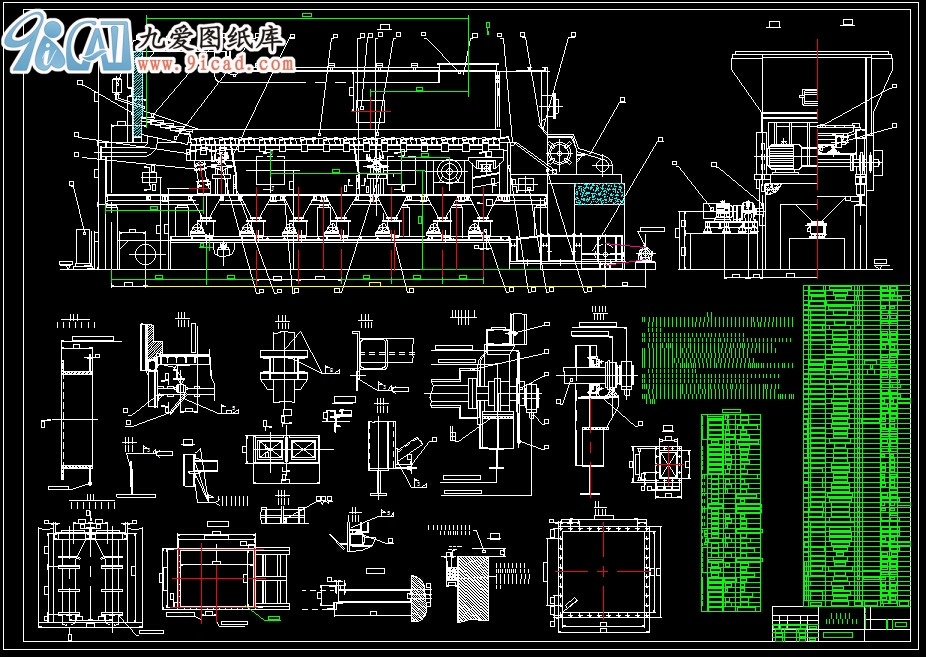

- 1200噸充氣梁篦式冷卻機
說明
1. 本圖僅限于窯旋轉方向從窯頭往窯尾看逆時針方向旋轉的窯,若采用與此不同的轉向或
抽風口等位置發生變化時事先應與制造廠協商在訂貨合同中明確,以便對相關部件做及
時修改.
2. 本圖所標重量不包括風機以及驅動電機和耐火材料重量,
3. 拉鏈機溜子現場安裝時,靠近冷卻機一側,在底板支架梁上按下料溜子支撐框架現場定
位開孔,用M12螺栓聯結,與混凝土基礎相連的部分用M12的膨脹螺栓連接.
4. 破碎機全部安裝后,在其底座內二次澆灌混凝土,形成一個完整的操作平臺.
5. 所需風機的工藝布置尺寸均由所選風機廠按用戶要求提供.
6. 除另有說明外,所有標高均為包括二次澆注層在內的最終高度.
7. 建議主傳動基礎取1.2-1.5的載荷系數,熟料破碎機基礎取2.0-3.0的載荷系數,破碎機
護欄及扶梯位置由土建確定.
8. 所有與混凝土連接的膨脹螺栓螺栓頭外露長度以滿足相關設備安裝要求為準.
9. 未注明的土建預留地腳螺栓孔尺寸由工藝布置按常規決定.
10.在制造廠對側框架,上部殼體,走臺,破碎機殼體,懸掛裝置等的外側,(外裸)應
先涂一層防銹漆后,再涂一層銀粉,篦冷機及其它內部構件只涂一層防銹漆.
11.破碎機傳動裝置檢修平臺的具體結構設計由土建專業決定，并四周預埋鋼板100×100
×10。 ...
1200噸充氣梁篦式冷卻機_下載(dwg格式) 機械圖紙
