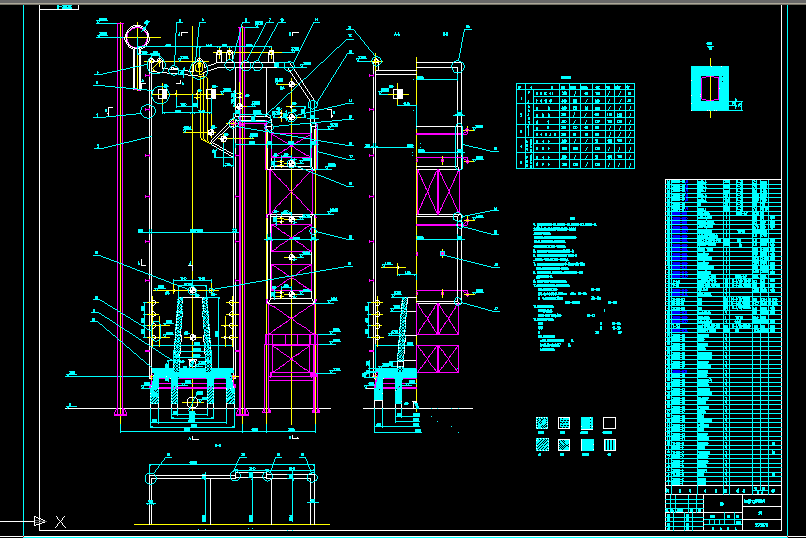

爐墻
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 異形磚布置見29280-24、29280-23、29280-27、29280-9。
2.爐墻節點詳圖僅為典型示例，其它類似爐墻結構可參考該圖施工，詳圖中未注明尺寸的地方由施工單位自行確定。
3.鍋爐本體集箱、鍋爐范圍內管道及空氣預熱器的保溫結構與所需用的材料由設計院統一考慮，本圖所示結構僅供參考，本圖所示材料內不包括。
4.敷管爐墻支撐鉤均按圖29283-0所示錯列布置。
5. 混凝土爐墻及磚砌爐墻的吊桿、支撐及拉鉤布置見29283-0。
6. 吊掛混凝土爐墻和垂直混凝土爐墻的均布膨脹縫分別參見11480-9、29280-11施工，縫距700-1000毫米。
7. 爐膛轉向室下部支撐爐墻及上級省煤器的爐墻均采用Φ6-8mm的1Cr13或滲鋁碳鋼筋、澆灌混凝土前涂2mm的瀝青，鋼筋本廠不供。
8. 爐墻材料所列數量未留余量，用戶定貨時酌情增加。爐墻附件見29283-0、門類雜件見29282-0。
9. 對流煙道熱工測點，用戶根據需要砌墻時可預埋測量套管。
10.耐火混凝土采用礬土水泥耐火混凝土，其組成和重量配合比如下：
膠結劑：礬土水泥（400號以上） 15-20％
摻合料：Ⅱ級礬土細粉（粒徑小于0.088mm ≥70％） 10-15％
骨 料：Ⅱ級礬土熟料顆粒度<5mm 30-40％
顆粒度5-15mm 30-40％
...
