液壓防爆提升機

文件大小： 2.19 MB
下載次數：
文件評級：
更新時間：2015-05-20
發布人： 2928380962

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

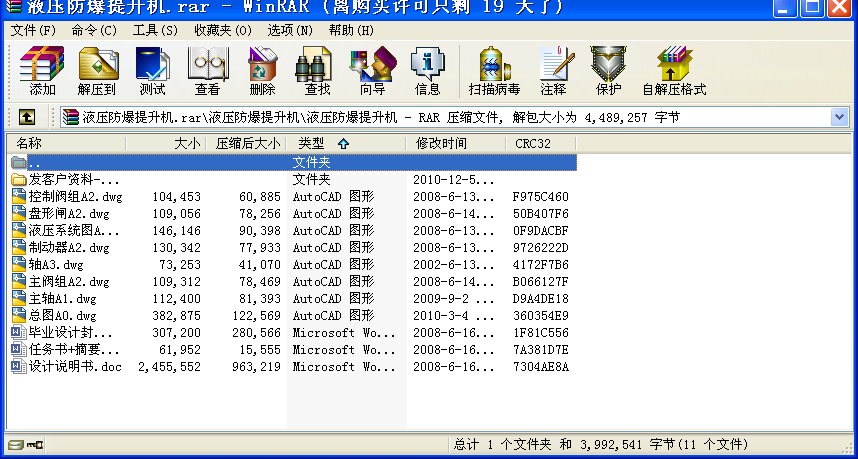

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本設計首先對液壓防爆提升機的用途、工作原理、類型及其發展歷程進行了概述，通過對液壓傳動優缺點的分析以及與其它類型提升機進行比較確定了液壓系統的設計方案。然后通過對其工作環境和技術特點的分析，并參考目前國內液壓防爆提升機的結構，對液壓防爆提升機的整體結構進行了設計，包括鋼絲繩的選擇、卷筒的設計、主軸裝置的設計、制動裝置的設計、液壓系統的設計以及計算與校核。本設計由防爆電動機、低速大扭矩液壓馬達、軸向柱塞泵、雙聯葉片泵、多種控制閥、盤形制動器、卷筒、支承軸等部件組成。由于液壓系統部分比較復雜，為了使提升機的結構緊湊，提高液壓系統的性能和指標，將其主回路部分和其它部分分別組合在一起，構成主閥組和控制閥組。此液壓提升機的特點是：采用液壓傳動、采用無級調速、結構緊湊、操縱簡單、采用液壓控制、制動安全可靠，其最大的優點是防爆功能。本液壓提升機用于礦山、港口、碼頭等需要搬運物料的場所，尤其在煤礦井下等含有瓦斯或其它易燃易爆氣體的場所廣泛應用。

關鍵詞：液壓提升機；設計；計算；閥組‘

目錄

1 緒論……………………………………………………………………………1
1.1液壓防爆提升機概述……………………………………………………1
1.1.1引言……………………………………………………………………1
1.1.2液壓防爆提升經濟的用途、工作原理、類型…………………………1
1.2液壓防爆提升機的方展歷程……………………………………………3
1.2.1國外發展歷程…………………………………………………………3
1.2.2國內發展歷程…………………………………………………………4
1.3技術特點…………………………………………………………………5
1.4液壓傳動的優缺點………………………………………………………7
1.5液壓系統設計方案的確定………………………………………………8
1.5.1概述……………………………………………………………………9
1.5.2方案確定………………………………………………………………9
2 鋼絲繩的選擇和卷筒尺寸的確定…………………………………………10
2.1鋼絲繩的選擇……………………………………………………………10
2.1.1鋼絲繩的結構…………………………………………………………10
2.1.2鋼絲繩的分類…………………………………………………………10
2.1.3鋼絲繩的選擇…………………………………………………………11
2.1.4鋼絲繩在卷筒上的固定方式…………………………………………12
2.2卷筒尺寸的確定…………………………………………………………12
2.2.1卷筒結構………………………………………………………………12
2.2.2卷筒尺寸的確定………………………………………………………13
3 液壓馬達、主液壓泵及其電機的選擇………………………………………16
3.1液壓馬達…………………………………………………………………16
3.1.1概述……………………………………………………………………16
3.1.2液壓防爆提升絞車常采用的幾種液壓馬達…………………………16
3.2液壓泵……………………………………………………………………22
3.2.1概述……………………………………………………………………22
3.2.2液壓防爆提升絞車常采用的幾種液壓泵……………………………22
3.3液壓馬達、主液壓泵及其電機的選擇…………………………………30
4 主軸裝置的設計……………………………………………………………32
4.1概述………………………………………………………………………32
4.2主軸裝置的結構設計……………………………………………………32
4.3主軸裝置的計算…………………………………………………………32
4.3.1變位質量計算…………………………………………………………32
4.3.2筒殼強度計算…………………………………………………………35
4.3.3主軸強度和剛度計算…………………………………………………35
4.3.4主軸承強度計算………………………………………………………50
5 制動裝置的設計……………………………………………………………51
5.1概述………………………………………………………………………51
5.2制動裝置的結構設計……………………………………………………52
5.3制動裝置的設計計算……………………………………………………56
5.3.1盤形制動閘正壓力計算………………………………………………56
5.3.2松閘時作用在活塞上的液壓力計算…………………………………58
5.3.3盤形制動閘工作油壓計算……………………………………………59
6 液壓系統的設計……………………………………………………………59
6.1液壓系統各液壓回路的設計……………………………………………59
6.1.1引言……………………………………………………………………59
6.1.2各液壓回路的設計……………………………………………………60
6.2液壓閥組及油箱的設計…………………………………………………62
6.2.1液壓閥組的設計………………………………………………………62
6.2.2油箱的設計……………………………………………………………64
7 液壓提升機的安裝與調試…………………………………………………65
7.1液壓提升機的安裝………………………………………………………65
7.1.1安裝前的準備工作和設備運搬………………………………………65
7.1.2液壓提升機的安裝……………………………………………………66
7.2液壓提升機的調試………………………………………………………69
8 液壓提升機的運轉、維護與檢修……………………………………………71
8.1液壓提升機的操作與運轉………………………………………………71
8.2液壓提升及的維護與檢修………………………………………………73
結論……………………………………………………………………………77
參考文獻………………………………………………………………………78
翻譯部分
英文原文……………………………………………………………………79
中文譯文……………………………………………………………………87
致謝……………………………………………………………………………94 ...
