E52FM左曲軸箱雙面鉆專用機床設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

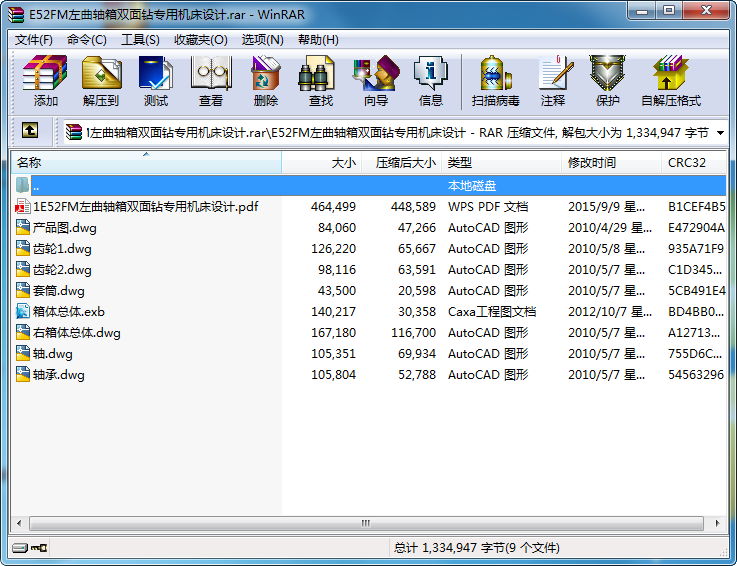

- E52FM左曲軸箱雙面鉆專用機床設計.rar
該方案是E52FM左曲軸箱雙面鉆專用機床設計，主要介紹的是組合機床主軸箱的設計：多軸箱是組合機床的重要部件。根據加工示意圖所確定的工件加工孔數和配置、切削用量和主軸類型而設計，由通用零件組成。能將動力箱的動力，傳遞給主軸，使之按要求的轉速和轉向旋轉，提供切削動力。多軸箱與動力箱一起安裝于進給滑臺上，可完成鉆、擴、鉸、鏜孔等加工工序。多軸箱分為通用多軸箱和專用多軸箱兩大類。專用多軸箱根據被加工工件的特點及其加工工藝要求進行設計。專用多軸箱基本上由專用零件組成，采用不需導向裝置的剛性主軸來保證加工孔的位置精度。通用多軸箱按專用要求設計，由通用零件及少量專用零件組成，采用非剛性主軸，加工時，需由導向裝置引導刀具來保證被加工孔的位置精度。動力部件（動力頭或動力滑臺）是通過主軸箱和被加工零件發生關系的，具體的說，主軸箱是使各主軸獲得一定的位置和轉速的。主軸的位置決定于被加工零件上的孔的具體位置；而通過按照一定速比布置在主軸箱里的傳動齒輪將運動由驅動箱（減速箱輸出軸或電機軸）傳到主軸上，從而使主軸獲得預定的轉速。主軸箱通常安裝在動力頭（或減速箱）上，也可固定在滑臺或床身上。其具體結構取決于被加工零件上的孔的數量、形狀和分布位置，以及被加工零件的數量。由于被加工零件上的孔的相互位置、大小尺寸和數量的不同，要使主軸箱全部通用化是不可能的。因此，主軸箱作為一個部件來說，不是通用部件，而僅是按照零件加以分類，實現主軸箱零件的通用化。如主軸箱的箱體和前、后蓋是按輪廓尺寸和外形分類的，以保證鑄件的通用化；主軸是按用途分類的，分為鉆孔、鏜孔和攻絲用的幾種；齒輪則按模數M、齒數Z和孔徑d分類等。通過這些方法，使得主軸箱零件幾乎全部通用化，從而可以采用這些通用化的零件配置成各種不同結構型式的主軸箱[4]。
...
E52FM左曲軸箱雙面鉆專用機床設計_下載(rar格式) 成套圖紙
